发电机厂家为您详解同步交流发电机的励磁方式

同步交流发电机的励磁功率的产生方式，称为其励磁方式，产生励磁功率的系统，称为励磁功率源或励磁系统，柴油发电机组励磁装置中二极管接在励磁电路中，用来整流励磁电流，也称为励磁二极管。其主要特性是单向导通性，利用该特性有如下作用：

1、为发电机等（利用电磁感应原理工作的电气设备）提供工作磁场叫励磁。有时向发电机转子提供转子电源的装置也叫励磁。

2、直流电机的转动过程中，励磁就是控制定子的电压使其产生的磁场变化，改变直流电机的转速，改变励磁同样起到改变转速的作用。

同步交流发电机的励磁方式有他励式和自励式两种。

1、他励式

发电机的励磁功率若由本身以外的其他电源供给,这种发电机称为他励式发电机。由于获得励磁功率的形式不同，他励式交流发电机又有采用直流励磁机励磁和采用无刷交流励磁机励磁之分。

（1）采用直流励磁机励磁。多数他励式同步交流发电机的励磁功率，是靠同轴转动的并励直流发电机供给的，这种直流发电机称做直流励磁机。

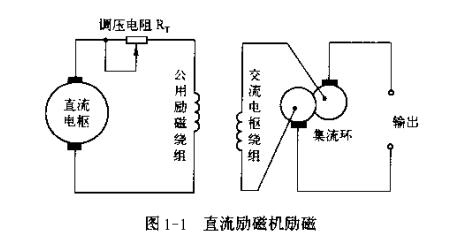

小容量他励式同步交流发电机，一般采用转枢式的直流励磁机，并且把交流电枢绕组和直流励磁机的电枢绕组安装在共同的铁芯中，同时公用一个励磁绕组，如图1-1所示。老式的发电机组，就采用了这种形式的发电机。

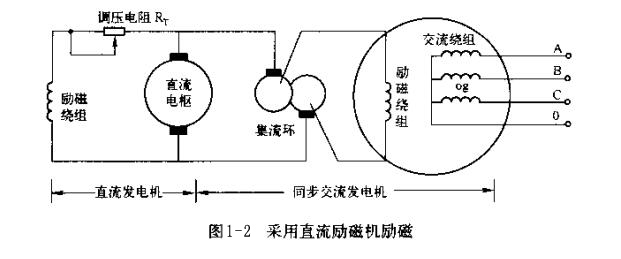

中等容量以上的他励式同步交流发电机，常采用独立的并励直流励磁机，同步交流发电机的励磁绕组就是励磁机的负载，如图1-2所示。

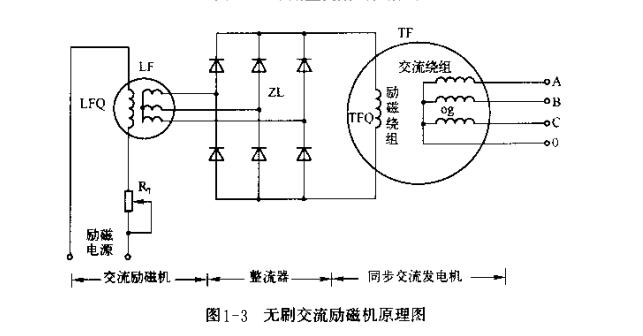

（2）采用无刷交流励磁机励磁。有些同步交流发电机，其励磁功率是由同轴转动的交流励磁发电机供给的。交流励磁机的输出电压，经过安装在同轴上的硒整流器或硅整流器整流后，送给同步发电机的励磁绕组，这种励磁系统没有电刷和滑环，所以称作无刷励磁系统，如图1-3所示。这种系统，既可以进行手动调压，也可以实现自动调压，励磁电源由同步交流发电机的输出端取得。

2、自励式

发电机励磁功率若由本身供给，则这种发电机称为自励式发电机。自励式同步交流发电机的励磁功率，一般用下述三种方法取得：

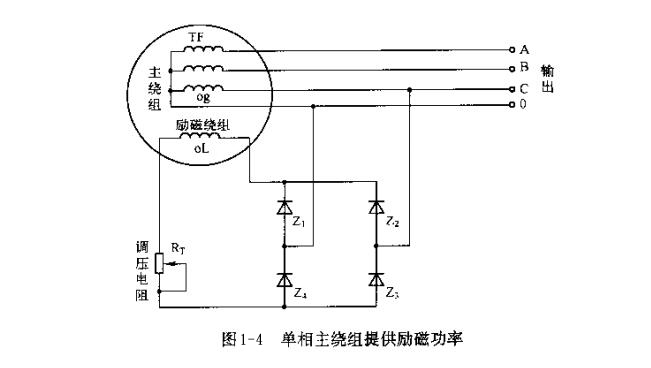

（1）直接从同步交流发电机输出端取得一部分功率， 作为发电机本身的励磁功率，如图1-4所示。这种系统既可进行手动调压，也可借助其他环节实现自动调压。

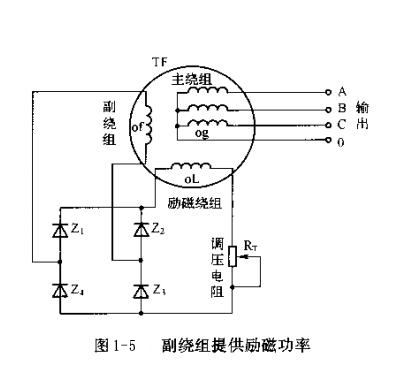

（2）在同步交流发电机的定子橹中安装的辅助绕组，又叫副绕组，由副绕组供给励磁功率，如图1-5所示。这种系统的发电机组，既可进行手动调压，也可借助其他环节实现自动调压。

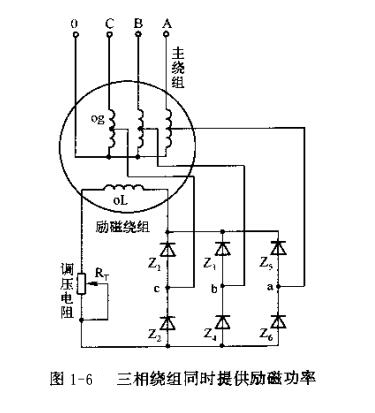

（3）同步交流发电机的电枢绕组设计成带抽头式的，由抽头处引出部分电枢绕组供给励磁功率，如图1-6所示。电枢绕组抽头的位置，由所需的励磁功率的大小决定。

综上所述，不论是他励式同步交流发电机，还是自励式同步交流发电机，改变励磁电流的大小，均可调整发电机的输出电压。
