顶博电力带你了解柴油发电机组的结构及工作原理

发布时间：2020-12-01 03:18来源：顶博人气：3231次

柴油发发电机组是由发动机、发电机和控制系统三大模块组成的，以柴油机为原动力，拖动同步发电机发电的一种电源设备，具有起动迅速、操作维修方便、投资少、对环境适应性能较强的特点，近年来被广泛应用于矿山、工厂、酒店、房地产、学校、医院等领

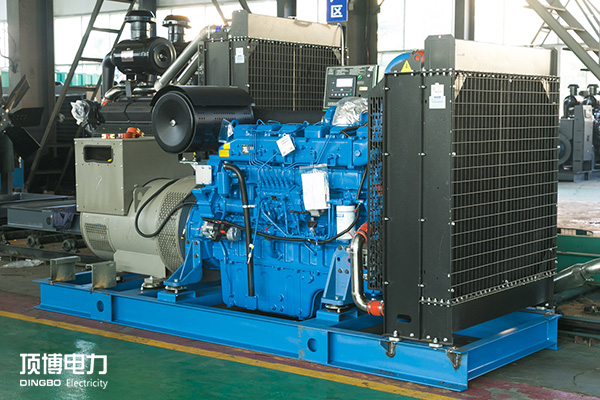

柴油发电机组的结构

柴油发电机组由柴油机，三相交流无刷同步发电机、控制箱（屏）、散热水箱、联轴器、燃油箱、消声器及公共底座等组件组成钢性整体。柴油机的飞轮壳与发电机前端盖的轴向采用凸肩定位直接连接构成一体，并采用圆柱型的弹性联轴器由飞轮直接驱动发电机的旋转，其联接方式由螺钉固定在一起，使两者联接成一钢体，保证了柴油机的曲轴与发电机转子的同心度在规定的范围内。为了减少机组的振动，发电机厂家通常在柴油机、发电机、水箱和电气控制箱等主要组件与公共底座的连接处安装有减震器或者橡皮减震垫。

  柴油发电机的工作原理

  1、柴油机驱动发电机运转，将柴油的能量转化为电能。

  2、在柴油机汽缸内，经过空气滤清器过滤后的洁净空气与喷油嘴喷射出的高压雾化柴油充分混合，在活塞上行的挤压下，体积缩小，温度迅速升高，达到柴油的燃点。柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，称为“作功”。各汽缸按一定顺序依次作功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转。

  3、将无刷同步交流发电机与柴油机曲轴同轴安装，就可以利用柴油机的旋转带动发电机的转子，利用“电磁感应”原理，发电机就会输出感应电动势，经闭合的负载回路就能产生电流。

  以上是广西顶博电力设备制造有限公司为您整理的柴油发电机组的结构及工作原理，希望您有所帮助，顶博电力是一家集柴油发电机组设计、供应、调试、维修于一体的柴油发电机厂家，多年来与玉柴、上柴、潍柴、济柴等多家知名发电机品牌公司保持紧密合作关系，欢迎来电咨询。如需了解更多发电机相关详情欢迎关注下方微信二维码：
